고토크 스테퍼 모터: 종합 가이드

스테퍼 모터는 현대 모션 제어의 초석을 나타내며 복잡한 피드백 시스템 없이도 정확한 위치 지정과 반복성을 제공합니다. 이러한 브러시리스 동기식 전기 모터는 디지털 펄스를 정밀한 기계 샤프트 회전으로 변환하여 개별 단계로 움직입니다. 이러한 특성으로 인해 가전제품부터 정교한 산업 기계에 이르기까지 다양한 응용 분야에 없어서는 안 될 요소입니다. 그러나 응용 분야에서 무거운 하중을 이동하거나 마찰을 극복하거나 응력 하에서 위치를 유지하기 위해 정밀도뿐 아니라 상당한 힘이 필요한 경우 표준 스테퍼 모터로는 충분하지 않을 수 있습니다. 카테고리가 여기에 해당됩니다. 높은 토크 스테퍼 모터 중요해집니다.

스테퍼 모터의 맥락에서 '높은 토크'는 유사한 물리적 크기나 프레임의 표준 모터에 비해 우수한 회전력을 생성하는 모터의 능력을 의미합니다. 토크는 모터 강도의 기본 척도로서 모터가 얼마나 많은 부하를 가속하고 구동하며 정지 상태로 유지할 수 있는지를 나타냅니다. 까다로운 응용 분야에서 높은 토크의 중요성은 아무리 강조해도 지나치지 않습니다. 예를 들어, 로봇 공학에서는 로봇 팔의 무게와 페이로드를 지탱해야 하는 관절 액추에이터에 높은 토크가 필수적입니다. CNC 가공에서는 절삭 공구가 멈추지 않고 재료를 통해 정확하게 이동할 수 있도록 보장합니다. 본질적으로, 높은 토크의 스테퍼 모터는 정확한 정확성에 대한 요구와 상당한 기계적 힘에 대한 요구 사이의 격차를 해소합니다. , 두 가지 모두를 요구하는 분야에서 혁신을 가능하게 합니다.

스테퍼 모터 이해

높은 토크 스테퍼 모터의 장점을 충분히 이해하려면 먼저 모든 스테퍼 모터를 제어하는 기본 원리를 이해해야 합니다. 전압이 가해질 때 연속적으로 회전하는 표준 DC 모터와 달리 스테퍼 모터는 스텝이라고 알려진 고정된 각도 증분으로 움직입니다. 모터의 내부 구조는 여러 전자기 코일이 있는 고정 부품(고정자)과 일반적으로 영구 자석 또는 자기 투과성 코어가 포함된 회전 부품(회전자)으로 구성됩니다. 특정 순서로 고정자 코일에 전원을 공급하면 회전자를 끌어당기는 자기장이 생성되어 회전자가 자기장과 정렬되고 컨트롤러에서 수신되는 각 펄스와 함께 정확한 각도로 회전하게 됩니다.

스테퍼 모터에는 몇 가지 기본 유형이 있으며 각각 고유한 작동 특성을 가지고 있습니다. 영구 자석(PM) 스테퍼 모터 영구 자석이 있는 회전자를 특징으로 하며 유지 토크가 좋고 상대적으로 큰 스텝 각도를 제공하지만 다른 유형에 비해 분해능과 토크가 낮은 경우가 많습니다. 가변 릴럭턴스(VR) 스테퍼 모터 최소 저항(자기 저항)의 자기장 경로와 정렬되는 연철 회전자를 갖습니다. 오늘날에는 이러한 일이 덜 일반적입니다. 특히 고성능 애플리케이션에서 가장 널리 사용되는 유형은 하이브리드 스테퍼 모터 . 이 설계는 톱니형 전자기 고정자와 상호 작용하는 톱니가 있는 영구 자석 회전자를 활용하여 PM 및 VR 모터의 원리를 결합합니다. 이 하이브리드 구성은 매우 작은 스텝 각도, 높은 토크 출력 및 뛰어난 위치 정확도를 허용하므로 높은 토크 스테퍼 모터 응용 프로그램.

스테퍼 모터 사양을 이해하려면 몇 가지 주요 용어가 필수적입니다. 는 스텝 각도 각 단일 펄스로 샤프트가 회전하는 각도 거리를 정의하며 일반적으로 하이브리드 모터의 경우 1.8°(200단계/회전) 또는 0.9°(400단계/회전)입니다. 유지 토크 권선에 전원이 공급된 상태에서 모터가 정지 상태에서 발휘할 수 있는 최대 토크입니다. 이는 모터의 임계 정격입니다. 높은 토크 스테퍼 모터 이는 외부 힘에 맞서 위치를 유지하는 능력을 나타내기 때문입니다. 반대로, 멈춤 토크 영구 자석 회전자와 고정자 사이의 자기적 상호 작용으로 인해 모터 권선에 전원이 공급되지 않을 때 존재하는 토크입니다. 이는 약간의 수동적 유지력을 제공합니다.

하이 토크란 무엇입니까?

스테퍼 모터의 토크 정의

기계적 측면에서 토크는 물체에 가해지는 회전력의 척도입니다. 스테퍼 모터의 경우 움직임을 유발하거나 저항하기 위해 모터 샤프트가 생성할 수 있는 회전력입니다. 이는 선형 시스템의 힘 개념과 유사합니다. 따라서 토크가 높다는 것은 모터가 강한 회전력을 생성할 수 있는 능력을 의미합니다. 이는 무거운 하중을 가속하거나, 마찰이 높은 메커니즘을 구동하거나, 일정한 외부 압력 하에서 정확한 위치를 유지하는 것과 관련된 응용 분야에 매우 중요합니다. 다음을 구별하는 것이 중요합니다. 높은 토크 스테퍼 모터 반드시 다른 카테고리의 모터는 아니지만 프레임 크기에 대한 표준 기준보다 훨씬 높은 토크 값을 제공하도록 설계된 스테퍼 모터에 대한 명칭입니다.

토크 측정 및 지정 방법

스테퍼 모터의 토크는 일반적으로 뉴턴미터(N·m) 또는 온스인치(oz-in)로 측정됩니다. 모터의 데이터시트에 있는 가장 중요한 토크 사양은 유지 토크 . 이는 코일에 완전히 전원이 공급될 때 모터가 정지 상태에서 생성할 수 있는 최대 토크입니다. 이는 모터의 강도를 나타내는 주요 지표 역할을 합니다. 또 다른 중요한 표현은 토크 곡선 , 회전 속도에 대한 모터의 사용 가능한 토크를 나타내는 그래프입니다. 인덕턴스와 역기전력의 영향으로 인해 속도가 증가함에 따라 스테퍼 ​​모터의 토크가 감소하기 때문에 이 곡선은 매우 중요합니다. 이해하기 스테퍼 모터 속도 대 토크 애플리케이션의 필요한 전체 작동 범위에 걸쳐 적절하게 작동하고 더 높은 속도에서도 정지하지 않는 모터를 선택하려면 관계가 필수적입니다.

토크에 영향을 미치는 요인

스테퍼 모터의 토크 출력은 고정된 값이 아닙니다. 이는 여러 운영 및 설계 요소의 영향을 받습니다. 모터 권선에 공급되는 전류는 기본 드라이버입니다. 전류가 높을수록 일반적으로 자기장이 더 강해지고 따라서 모터의 설계 한계까지 토크가 높아집니다. 특히 고속에서는 공급 전압도 중요한 역할을 합니다. 전압이 높을수록 전류가 모터 권선의 방향을 더 빠르게 변경할 수 있어 증가된 회전 속도에서 토크를 유지하는 데 도움이 됩니다. 자성 재료의 품질, 고정자 톱니 수, 회전자와 고정자 사이의 에어 갭 등 모터의 물리적 설계는 모두 토크 생성을 극대화하도록 설계되었습니다. 예를 들어, 네마 23 고토크 스테퍼 모터 표준 NEMA 23 모터보다 더 많은 토크를 제공하도록 최적화된 이러한 요소로 설계됩니다.

고토크 스테퍼 모터의 장점

활용의 주요 이점 높은 토크 스테퍼 모터 모션 제어 작업에 사용할 수 있는 기계적 힘이 크게 증가합니다. 이 향상된 기능은 까다로운 애플리케이션의 성공에 중요한 몇 가지 주요 이점으로 해석됩니다. 가장 확실한 이점은 더 큰 관성 하중을 처리하고 상당한 마찰을 극복할 수 있는 능력입니다. CNC 라우터 또는 자동화된 컨베이어 벨트와 같은 시스템에서 모터는 도구 헤드나 벨트를 움직일 뿐만 아니라 질량을 빠르게 가속 및 감속해야 합니다. 토크가 부족한 모터는 그러한 요구에 따라 정지하거나 단계를 잃을 수 있습니다. 높은 토크 스테퍼 모터 안정적인 작동을 보장하는 데 필요한 힘을 제공하여 가능한 응용 범위를 확장하고 기존 응용 프로그램의 견고성을 향상시킵니다.

정확도 향상 및 위치 오류 대폭 감소 또 다른 큰 장점입니다. 높은 유지 토크 이러한 모터의 특징은 예상치 못한 외부 힘이나 진동에 대해 위치를 견고하게 유지할 수 있다는 것입니다. 이는 미세한 편차라도 고장으로 이어질 수 있는 정밀 조립이나 의료 장치 위치 지정과 같은 응용 분야에서 매우 중요합니다. 또한 상당한 토크 예비력은 스텝 손실의 일반적인 원인인 실속을 방지하는 데 도움이 됩니다. 손실된 단계는 모터가 명령된 이동을 실행하지 못할 때 발생하며, 이는 개방 루프 시스템이 감지할 수 없는 누적 위치 오류로 이어집니다. 토크 용량 내에서 잘 작동함으로써, 높은 토크 스테퍼 모터 이러한 위험을 크게 최소화하여 기계의 실제 위치가 항상 컨트롤러가 명령한 의도한 위치와 일치하도록 보장합니다.

마지막으로, 이러한 모터는 더 뛰어난 설계 유연성과 수명을 제공합니다. 엔지니어는 종종 과열과 수명 단축으로 이어지는 작동 한계까지 모터를 밀어붙일 필요가 없습니다. 대신에 다음을 선택할 수 있습니다. 높은 토크 스테퍼 모터 성능 범위 내에서 효율적이고 시원하게 작동합니다. 또한 이 헤드룸을 통해 시스템은 치명적인 오류 없이 가변 부하나 예상치 못한 장애물을 보다 원활하게 처리할 수 있습니다. 다음과 같은 보다 컴팩트한 모터 프레임을 사용할 수 있습니다. 네마 23 고토크 스테퍼 모터 , 더 크고 더 번거로운 프레임이 필요할 수 있는 성능을 달성하기 위해 이 기술의 직접적인 이점을 활용하면 더 간소화되고 효율적인 기계 설계가 가능해집니다.

고토크 스테퍼 모터의 응용

정밀도, 신뢰성 및 성능의 독특한 조합으로 높은 토크 스테퍼 모터s 다양한 산업 분야의 광범위한 응용 분야에 적합합니다. 피드백 센서 없이 개별 단계에서 제어된 모션을 제공하는 능력은 정확성을 보장하면서 시스템 설계를 단순화합니다.

분야에서는 로봇공학 , 이 모터는 특히 관절 운동을 위해 선택한 액추에이터입니다. 로봇 팔 무거운 페이로드를 처리해야 합니다. 는 높은 토크 스테퍼 모터 for robotics 팔 자체와 팔이 운반하는 물체의 무게를 지탱하면서 팔다리와 그리퍼를 정확하게 연결하는 데 필요한 힘을 제공합니다. 이는 산업 조립 및 용접부터 복잡한 실험실 자동화에 이르기까지 다양한 작업에 필수적입니다. 는 유지 토크 전원이 켜져 있지만 움직이지 않는 경우에도 암이 표류하지 않고 위치를 유지할 수 있도록 보장합니다.

CNC 기계 정밀도와 성능이 타협할 수 없는 고전적인 응용 분야를 나타냅니다. 에이 CNC 라우터용 스테퍼 모터 응용 분야에서는 금속, 목재 또는 플라스틱과 같은 재료를 통해 절단 도구를 이동해야 하며 상당한 저항이 발생합니다. 는 높은 토크 스테퍼 모터 작업물이 손상되고 잠재적으로 기계가 손상될 수 있는 지연 없이 도구 경로가 정확하게 따라가도록 보장합니다. 품질과 생산성을 위해 일관된 성능이 중요한 선반, 플라즈마 절단기, 레이저 절단기와 같은 다른 CNC 장비에도 동일한 원칙이 적용됩니다.

세계 3D 프린팅 축 이동과 필라멘트 압출 모두 스테퍼 모터에 크게 의존합니다. 프린터의 크기와 속도가 증가하고 ABS 및 나일론과 같은 재료가 압출기를 통과하는 데 더 많은 힘이 필요함에 따라 토크에 대한 요구도 증가합니다. 에이 3D 프린터용 스테퍼 모터 높은 토크 X, Y, Z 축에서 누락된 단계를 방지하여 정확한 레이어 정렬을 보장하는 동시에 높은 토크의 압출기 모터는 일관된 필라멘트 흐름을 제공하여 더 높은 인쇄 품질과 신뢰성을 제공합니다.

산업 자동화 이러한 모터가 어디에나 존재하는 광범위한 영역입니다. 그들은 컨베이어 시스템을 구동합니다. 포장 기계 , 밸브를 작동하고 구성요소를 배치합니다. 픽 앤 플레이스 기계 . 이러한 환경에서는 내구성과 지속적인 작동이 무엇보다 중요합니다. 의 사용 산업용 고토크 스테퍼 모터 수백만 번 이상 높은 정확도로 반복적인 작업을 수행할 수 있는 능력과 장기적인 신뢰성을 보장합니다. 열악한 환경의 경우 다음과 같은 옵션이 있습니다. IP65 고토크 스테퍼 모터 아니면 심지어 IP67 등급 실외 스테퍼 모터 먼지와 습기 유입을 방지할 수 있습니다.

의료 장비 최고 수준의 정밀도, 청결성 및 신뢰성이 요구됩니다. 높은 토크 스테퍼 모터 자동화 분석기, 주입 펌프, 수술용 로봇, 영상 장비 등의 장치에 사용됩니다. 이들의 정확한 움직임은 샘플 취급, 투여량 전달, 센서 및 도구의 위치 지정을 제어합니다. 많은 경우에, 실험실 자동화를 위한 저소음 스테퍼 모터 또는 조용한 작동 환경을 보장하기 위해 의료용으로 지정되었습니다. 높은 토크와 결합된 스테퍼 모터 작동의 예측 가능한 특성은 이러한 민감한 응용 분야에 이상적입니다.

이 외에도 전문화된 애플리케이션이 지속적으로 등장하고 있습니다. 그들은에서 사용됩니다 자동차 액츄에이터 미러 조정 및 스로틀 제어용 인쇄 기계 정확한 용지 공급을 위해, 그리고 다음과 같은 재생 에너지 시스템에서 태양 추적기 스테퍼 모터 높은 토크 태양을 따라가도록 패널을 조정하는 장치 풍력 터빈 피치 제어 메커니즘.

올바른 고토크 스테퍼 모터를 선택하는 방법

적절한 선택 높은 토크 스테퍼 모터 특정 애플리케이션의 경우 여러 주요 매개변수에 대한 체계적인 평가가 필요합니다. 잘못된 선택은 성능 저하, 모터 정지, 과열 또는 조기 고장을 초래할 수 있습니다.

토크 요구 사항

가장 중요한 단계는 애플리케이션의 토크 요구 사항을 정확하게 결정하는 것입니다. 여기에는 부하의 관성을 가속화하고 마찰이나 중력과 같은 지속적인 힘을 극복하는 데 필요한 토크를 계산하는 작업이 포함됩니다. 모터는 다음에 의해 정의된 전체 작동 속도 범위에 걸쳐 애플리케이션에 필요한 피크 토크를 초과하는 토크를 제공해야 합니다. 스테퍼 모터 속도 대 토크 곡선. 마찰 변화나 제조 공차와 같은 예상치 못한 변수를 고려하기 위해 계산된 요구 사항보다 30~50%의 안전 여유를 포함하는 것이 모범 사례입니다. 컨설팅 스테퍼 모터 토크 차트 후보 모터의 토크 곡선이 저속 및 고속 모두에서 애플리케이션의 요구 사항을 충족하는지 확인하는 것이 필수적입니다.

모터 크기 및 프레임

모터의 물리적 크기는 종종 표준화됩니다. NEMA 프레임 크기(예: NEMA 17, NEMA 23, NEMA 34)는 전력 용량에 대한 일반적인 표시를 제공합니다. 에이 네마 23 고토크 스테퍼 모터 일반적으로 NEMA 17 모터보다 더 많은 토크를 제공하지만 대형 프레임 스테퍼 모터 NEMA 34와 같이 훨씬 더 높은 토크 출력이 가능합니다. 그러나 프레임 크기만으로는 완벽한 지표가 아닙니다. 내부 디자인과 재료의 품질은 실제 토크에 큰 영향을 미칩니다. 선택 시 토크 요구 사항과 기계 내 사용 가능한 공간 및 장착 제약 조건의 균형을 맞춰야 합니다.

전압 및 전류

정격 성능을 달성하려면 모터의 전기 사양을 드라이버 및 전원 공급 장치와 일치시키는 것이 중요합니다. 모터의 현재 등급 과열 없이 처리할 수 있는 위상당 최대 전류입니다. 드라이버는 이 전류를 전달할 수 있어야 합니다. 공급 전압 똑같이 중요합니다. 전압이 높을수록 모터 권선에서 전류가 빠르게 증가할 수 있으며, 이는 더 높은 속도에서 토크를 유지하는 데 필요합니다. 전압이 너무 낮은 전원 공급 장치로 모터를 작동하면 속도가 증가함에 따라 토크가 급격히 떨어지게 되는데, 이는 모터의 토크 곡선에서 명확하게 나타나는 현상입니다.

스텝 각도

는 스텝 각도 모터의 고유 분해능을 결정합니다. 표준 1.8° 모터는 회전당 200단계를 제공하는 반면, 0.9° 모터는 400단계를 제공합니다. 매우 미세한 위치 제어, 더 작은 스텝 각도 또는 다음이 가능한 드라이버 사용이 필요한 애플리케이션의 경우 마이크로스테핑 유리하다. 마이크로스테핑은 분해능을 증가시키지만 정확도를 크게 증가시키지는 않는다는 점을 기억하는 것이 중요합니다. 마이크로스텝 위치에서 생성된 토크는 풀스텝 위치보다 낮습니다.

환경적 요인

는 operating environment must be considered to ensure reliability. Factors such as ambient temperature, presence of contaminants like dust or moisture, and exposure to vibrations can impact motor selection. For example, in a wash-down environment or an outdoor application, an IP65 고토크 스테퍼 모터 손상을 방지하려면 그 이상이 필요합니다. 주변 온도가 높으면 과열을 방지하기 위해 모터 용량을 줄이거나(최대 토크 사양 이하로 사용) 더 높은 온도 등급의 모터를 선택해야 할 수 있습니다.

최고의 고토크 스테퍼 모터 제품

사용 가능한 다양한 모델 중에서 특정 모델 선택 높은 토크 스테퍼 모터s 어려울 수 있습니다. 다음 개요에서는 특정 브랜드 이름을 언급하지 않고 주요 기능을 강조하면서 일반적인 애플리케이션 강점에 따라 분류된 다양한 제품을 제시합니다. 이 목록은 엔지니어와 설계자가 사용할 수 있는 다양성을 보여줍니다.

1. NEMA 17 고토크 스테퍼 모터: 이 소형 모터는 공간이 제한되어 있지만 성능이 저하될 수 없는 응용 분야에서 탁월한 성능을 발휘합니다. 고급형에서 특히 인기가 많습니다 3D 프린팅 소규모 자동화. 최신 버전은 더 크고 오래된 모델에 필적하는 토크 값을 제공하므로 정밀 기기 및 소형에 이상적입니다. 로봇공학 관절.

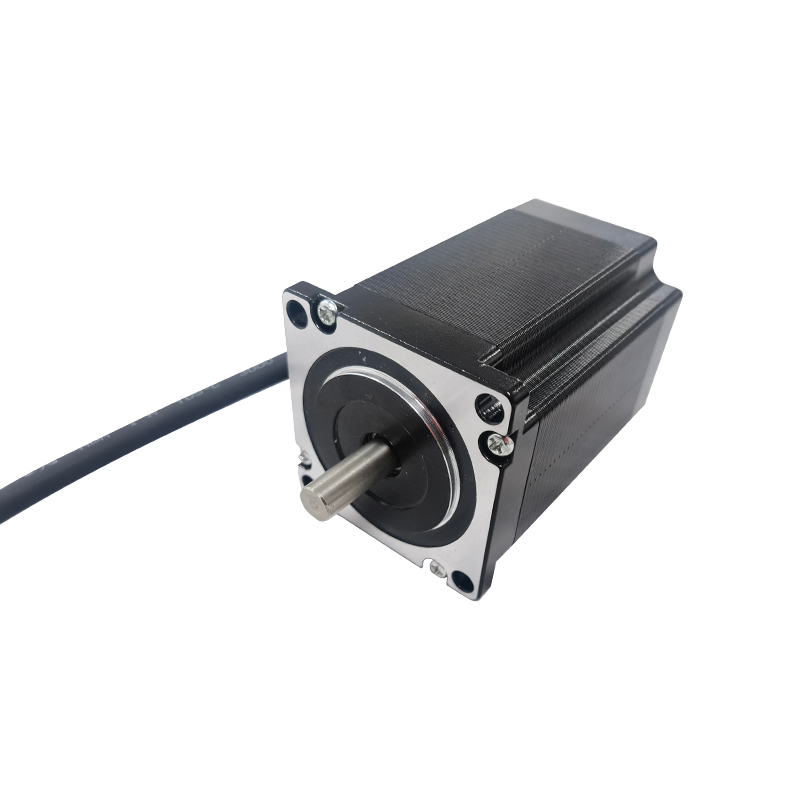

2. NEMA 23 고토크 스테퍼 모터: 까다로운 벤치탑 애플리케이션을 위한 가장 일반적인 프레임 크기는 아마도 네마 23 고토크 스테퍼 모터 크기, 전력 및 비용의 탁월한 균형을 제공합니다. 위한 선택입니다. CNC 라우터 , 소형 밀링 머신 및 대형 3D 프린터 . 다재다능함으로 인해 다양한 분야에 적합합니다. 산업 자동화 작업.

3. NEMA 34 고토크 스테퍼 모터: 상당한 힘이 필요할 때, 이것은 대형 프레임 스테퍼 모터 다음 단계입니다. 그것은 무거운 의무를 위해 설계되었습니다 CNC 상당한 부하를 이동해야 하는 기계, 산업용 갠트리 및 자동화 시스템. 이 모터는 대형 포맷과 같이 높은 추력이 필요한 응용 분야에 필수적입니다. 인쇄 기계 .

4. 기어드 스테퍼 모터: 이 유형은 유성 기어박스를 표준과 통합합니다. 하이브리드 스테퍼 모터 . 기어 감속은 출력 속도를 감소시키면서 출력 토크를 크게 증가시켜 탁월한 성능을 제공합니다. 낮은 RPM 높은 토크 모터 . 이는 컨베이어 드라이브, 밸브 액추에이터 및 느리고 제어된 속도에서 높은 힘이 필요한 모든 시스템과 같은 응용 분야에 이상적입니다.

5. 방수 스테퍼 모터(IP65/IP67): 열악한 환경을 위해 설계된 IP65 고토크 스테퍼 모터 먼지가 잘 들어오지 않고 물 분사로부터 보호되므로 식품 및 음료 가공에 적합합니다. 포장 기계 , 옥외 응용 분야. 안 IP67 등급 실외 스테퍼 모터 일시적인 침수로부터 더욱 강력한 보호 기능을 제공합니다. 태양 추적기 시스템 또는 농업 장비.

6. 폐쇄 루프 고토크 스테퍼 모터: 이 고급 시스템은 높은 토크 스테퍼 모터 통합 인코더로. 인코더는 전문 드라이버에 실시간 피드백을 제공하여 폐쇄 루프 누락된 단계를 감지하고 수정할 수 있는 시스템입니다. 이 기술은 스테퍼 모터의 단순성과 서보의 신뢰성 및 고속 성능을 제공하여 미션 크리티컬한 작업에 이상적입니다. 의료 장비 높은 처리량 픽 앤 플레이스 기계 .

7. 인코더와 기어헤드가 통합된 고토크 스테퍼 모터: 이는 모터, 토크 증배를 위한 기어헤드, 위치 피드백을 위한 인코더를 단일 장치에 패키지한 고도로 설계된 솔루션을 나타냅니다. 이 엔코더와 기어헤드가 통합된 모터 복잡한 모션 작업을 위한 설계 및 설치를 단순화하고 다음과 같은 애플리케이션을 위한 소형 패키지에 높은 토크, 낮은 속도 및 제어 보장을 제공합니다. 로봇 팔 그리고 자동차 액츄에이터 .

8. 초정밀 스테퍼 모터: 는se motors are engineered for applications requiring the utmost accuracy and smoothness, such as in 의료기기 제조 또는 실험실 자동화. 이는 매우 미세한 스텝 각도를 특징으로 하며 진동과 소음을 최소화하도록 최적화되어 있습니다. 실험실 자동화를 위한 저소음 스테퍼 모터 .

9. 규제 산업을 위한 인증된 스테퍼 모터: 의료, 항공우주 또는 대중을 위한 장비에 사용되는 모터에는 공식 인증이 필요한 경우가 많습니다. 에이 CE / UL / RoHS 인증을 받은 스테퍼 모터 많은 기업의 전제조건인 국제 안전, 환경 및 전자파 적합성 표준을 준수함을 입증합니다. 의료기기 그리고 consumer-facing applications.

10. 맞춤형 고토크 하이브리드 스테퍼 모터: 고유한 기계적, 전기적 또는 환경적 제약이 있는 애플리케이션의 경우 맞춤형 고토크 하이브리드 스테퍼 모터 유일한 해결책일 수도 있습니다. 공급자는 특수한 방법으로 표준 설계를 수정할 수 있습니다. 샤프트 크기 , 커넥터, 권선, 코팅 또는 자성 재료를 사용하여 정확한 성능 및 폼 팩터 요구 사항을 충족합니다.

고토크 스테퍼 모터 구동

정격 성능 달성 높은 토크 스테퍼 모터 이는 올바른 드라이브 전자 장치와 페어링하는 데 전적으로 달려 있습니다. 모터 자체는 수동 장치입니다. 드라이버와 전원 공급 장치는 전기 에너지를 기계 동작으로 얼마나 효과적으로 변환하는지를 결정합니다.

스테퍼 모터 드라이버 제어 신호와 모터 사이의 중요한 링크입니다. 모션 컨트롤러에서 저전력 스텝 및 방향 펄스를 가져와 모터 권선을 구동하는 데 필요한 고전력 전류로 변환합니다. 에 대한 높은 토크 스테퍼 모터s , 드라이버 기술의 선택이 가장 중요합니다. 기본 드라이버는 풀스텝 또는 하프스텝 모드에서 작동하며 일부 애플리케이션에서는 충분할 수 있지만 종종 눈에 띄는 진동이 발생합니다. 마이크로스테핑 드라이버 적극 권장됩니다. 각 전체 단계를 더 작은 마이크로스텝으로 전자적으로 나누어 모션이 훨씬 부드러워지고 소음이 줄어들며 저속 안정성이 향상됩니다. 일관된 전류를 전달하는 드라이버의 능력은 특히 고속에서 토크를 유지하는 데 필수적입니다.

전원 공급 장치 신중하게 선택해야 합니다. 속도에서 발생하는 역기전력을 극복하려면 전원 공급 장치 전압이 모터의 정격 전압보다 훨씬 높아야 합니다. 일반적인 경험 법칙은 드라이버의 최대 전압 정격을 초과하지 않는 한 모터 정격 전압의 5~20배에 해당하는 공급 전압을 사용하는 것입니다. 또한 전원 공급 장치는 모터에 필요한 전류를 전달할 수 있어야 합니다. 공급 장치의 전류 정격(암페어 단위)은 구동되는 모든 모터에 필요한 전류의 합계와 최소한 같아야 하지만 피크 수요에 대해서는 여유를 두는 것이 좋습니다.

제어 신호 동작을 지시하는 디지털 명령입니다. 대부분의 최신 스테퍼 드라이버는 STEP 및 DIRECTION이라는 간단한 두 신호 인터페이스를 사용합니다. STEP 라인의 각 펄스는 모터에 1증분(스텝 또는 마이크로스텝) 이동을 명령합니다. 이 펄스의 주파수에 따라 모터 속도가 결정됩니다. DIRECTION 라인의 레벨(높음 또는 낮음)에 따라 회전 방향이 결정됩니다. 이러한 단순성은 높은 토크 스테퍼 모터 마이크로컨트롤러와 PLC에는 간단합니다.

배선 및 연결 신뢰성을 보장하고 손상을 방지하려면 올바르게 실행해야 합니다. 과도한 전압 강하나 발열 없이 모터 전류를 처리하려면 적절한 게이지의 와이어를 사용하는 것이 필수적입니다. 드라이버에 대한 연결은 안전해야 하며, 불규칙한 모터 동작을 유발할 수 있는 전기 노이즈로부터 신호를 보호하기 위해 STEP 및 DIRECTION 신호에 차폐 케이블을 사용하는 것이 좋습니다. 안정적인 작동을 위해서는 드라이버, 전원 공급 장치 및 모터 프레임을 올바르게 접지하는 것도 중요합니다.

일반적인 문제 해결

제대로 선택한 경우에도 높은 토크 스테퍼 모터 및 드라이브 시스템이 작동 중 문제가 발생할 수 있습니다. 일반적인 문제의 근본 원인을 이해하는 것은 시스템 안정성과 성능을 유지하는 데 필수적입니다.

모터 정지 가장 빈번한 문제 중 하나입니다. 이는 부하가 요구하는 토크가 모터가 주어진 속도에서 생성할 수 있는 토크를 초과할 때 발생합니다. 주요 원인은 모터 성능과 애플리케이션 요구 사항이 잘못 일치하는 것입니다. 스테퍼 모터 속도 대 토크 곡선. 정지는 전력 공급 부족으로 인해 발생할 수도 있습니다. 적절한 전압을 제공할 수 없는 소형 전원 공급 장치는 속도가 증가함에 따라 급격한 토크 감소를 유발합니다. 마찬가지로, 모터 정격보다 낮은 전류 제한으로 설정된 드라이버는 모터가 전체 토크를 생성하지 못하게 합니다. 솔루션에는 안전 여유가 더 큰 토크 요구 사항 재계산, 토크 곡선이 더 높은 모터 선택, 드라이버 제한 내에서 공급 전압 증가, 드라이버 전류 출력의 올바른 구성 등이 포함됩니다.

과열 스테퍼 모터는 정지 상태에서도 전류를 끌어오기 때문에 자연스러운 특성입니다. 그러나 과도한 열은 절연 성능을 저하시키고 수명을 단축시킬 수 있습니다. 스테퍼 모터 수명주기 . 가장 일반적인 원인은 모터를 최대 전류 정격 또는 그 근처에서 장기간 작동하는 것입니다. 모터가 설계된 것보다 더 많은 토크를 달성하기 위해 과도한 전류를 사용하면 열이 발생합니다. 다른 원인으로는 토크 생성이 높은 저속에서 높은 스텝 속도, 적용 환경에서의 부적절한 냉각 등이 있습니다. 과열을 완화하려면 드라이버 전류가 적절하게(종종 모터의 정격 전류에 맞춰) 설정되고 불필요하게 높지 않은지 확인하십시오. 모터 주변의 공기 흐름을 개선하거나 방열판을 추가하는 것이 효과적일 수 있습니다. 높은 토크가 필요한 연속 부하 애플리케이션의 경우 꼭 필요한 것보다 더 높은 토크 정격을 가진 모터를 선택하면 더 시원하게 작동할 수 있습니다.

진동과 소음 스테퍼 모터의 개별 단계 특성에 내재되어 있지만 정밀 응용 분야에서는 문제가 될 수 있습니다. 이러한 문제는 저속 및 모터의 공진 주파수에서 가장 두드러집니다. 진동은 조기 기계적 마모로 이어질 수 있으며 민감한 시스템의 위치 정확도를 감소시킬 수 있습니다. 기본 솔루션은 다음을 사용하는 것입니다. 마이크로스테핑 전체 단계 사이의 움직임을 부드럽게 만들어 진동과 소음을 크게 줄여주는 드라이버입니다. 기계적으로 모터가 단단히 장착되고 부하에 적절하게 연결되어 있는지 확인하면 진동을 줄일 수 있습니다. 특정 속도에서의 공진이 문제가 되는 경우 제어 시스템은 해당 속도 내에서 안정적으로 작동하는 대신 해당 속도를 통해 빠르게 가속하도록 프로그래밍할 수 있습니다.

부정확한 포지셔닝 개방 루프 스테퍼 시스템에서는 거의 항상 손실된 단계를 나타냅니다. 이는 부하 토크가 사용 가능한 모터 토크를 초과하여 모터가 명령된 위치로 이동하지 못할 때 발생합니다. 시스템은 오류를 인식하지 못하여 위치 드리프트가 누적됩니다. 근본 원인은 실속과 유사한 토크 부족으로 인한 경우가 많습니다. 그러나 이는 모터 성능을 넘어서는 즉각적인 토크를 요구하는 갑작스러운 충격 부하나 과도한 가속률로 인해 발생할 수도 있습니다. 부정확성을 방지하려면 초기 모터 선택을 토크 곡선과 비교하여 확인해야 합니다. 누락된 단계가 허용되지 않는 애플리케이션의 경우 가장 강력한 솔루션은 다음으로 전환하는 것입니다. 폐쇄 루프 고토크 스테퍼 모터 시스템. 이 시스템은 인코더를 사용하여 위치를 모니터링하고 누락된 단계를 자동으로 수정하여 서보의 신뢰성과 스테퍼의 정확성을 보장합니다.

고토크 스테퍼 모터의 미래 동향

는 field of 높은 토크 스테퍼 모터s 정적이지 않습니다. 점점 더 정교해지는 자동화 및 정밀 엔지니어링의 요구를 충족하기 위해 발전하고 있습니다. 몇 가지 주요 추세가 향후 개발을 형성하고 있습니다.

모터 소재 및 디자인의 발전 전력 밀도의 지속적인 개선을 이끌고 있습니다. 네오디뮴과 같은 고급 영구 자석을 사용하고 고정자 및 회전자 코어에 향상된 적층 강철을 사용하면 제조업체가 주어진 프레임 크기에서 더 많은 토크를 추출할 수 있습니다. 성능 저하 없이 소형화를 향한 이러한 추세는 더욱 작고 강력한 기계 설계를 가능하게 합니다. 새로운 자성 재료와 최적화된 전자기 기하학에 대한 연구를 통해 효율성과 토크 출력의 추가 향상을 약속합니다.

고급 제어 시스템과 통합 채택이 증가함에 따라 주도되는 지배적인 추세입니다. 폐쇄 루프 기술. 스테퍼 시스템과 서보 시스템의 구분은 다음과 같이 모호해졌습니다. 인코더가 있는 스테퍼 모터 솔루션은 더욱 비용 효율적이고 널리 보급됩니다. 미래의 운전자는 위치 오류를 수정할 뿐만 아니라 진동을 적극적으로 완화하고 부하에 따라 실시간으로 전류 소비를 최적화하는 보다 정교한 알고리즘을 특징으로 할 것입니다. 이 지능형 제어는 모터 토크 부드러움과 효율성을 향상시키면서 사용할 수 있습니다.

는 에너지 효율적인 고토크 모터에 대한 수요 증가 디자인 우선순위에 영향을 미치고 있습니다. 지속 가능성이 핵심 엔지니어링 문제가 되면서 일반적으로 정지 상태에서도 최대 전류를 소비하는 스테퍼 모터의 고유 에너지 소비를 줄이려는 노력이 이루어지고 있습니다. 최대 전류가 흐르면 모터 전류를 동적으로 줄일 수 있는 새로운 드라이버 기술이 등장하고 있습니다. 유지 토크 필요하지 않으므로 성능 저하 없이 전력 사용량과 열 발생을 크게 줄일 수 있습니다. 이는 배터리로 작동되는 애플리케이션과 에너지 비용이 상당한 대규모 산업 설비에 특히 중요합니다.

결론

높은 토크 스테퍼 모터 정밀한 위치 제어와 상당한 기계적 힘의 조합을 요구하는 광범위한 현대 응용 분야를 위한 중요한 구현 기술입니다. 관절로 연결된 관절부터 로봇 팔 강력한 추진력에 CNC 라우터 그리고 믿을 수 있는 액추에이터 의료 장비 , 이러한 모터는 성능, 단순성 및 비용 효율성의 균형을 맞추는 고유한 솔루션을 제공합니다.

는 effective selection and use of a 높은 토크 스테퍼 모터 적용 분야의 요구 사항, 특히 전체 작동 속도 범위에 걸쳐 필요한 토크를 철저히 이해하는 것이 중요합니다. 모터 크기, 전기 사양, 환경 조건 등의 요소를 신중하게 고려하는 것이 필수적입니다. 또한 모터를 올바르게 일치하는 드라이버 및 전원 공급 장치와 페어링하지 않으면 최적의 성능을 달성하는 것이 불가능합니다.
