내 응용 분야에 적합한 고토크 스테퍼 모터를 어떻게 선택합니까?

최적의 고토크 스테퍼 모터를 선택하는 것은 애플리케이션의 성능, 신뢰성 및 비용 효율성에 직접적인 영향을 미치는 중요한 엔지니어링 결정입니다. 표준 기성 부품과 달리 이러한 모터는 모든 경우에 적용되는 단일 솔루션이 아닙니다. 이 프로세스에는 모터의 특성에 대한 세심한 검사와 애플리케이션 요구 사항에 대한 깊은 이해가 필요합니다.

핵심원리 이해하기 높은 토크 스테퍼 모터

선택 기준을 자세히 알아보기 전에 토크가 높은 스테퍼 모터를 차별화하는 요소를 파악하는 것이 중요합니다. 기본적으로 스테퍼 모터는 전자 펄스를 정밀한 기계적 샤프트 움직임으로 변환합니다. "하이 토크"라는 명칭은 표준 모터에 비해 저속에서 훨씬 더 높은 회전력을 제공하도록 설계된 모터를 의미합니다. 따라서 높은 유지력이나 무거운 하중을 정확하게 이동하는 능력이 필요한 응용 분야에 없어서는 안 될 제품입니다. 토크 출력은 주로 모터의 물리적 크기, 내부 자기 설계 및 드라이버에서 공급되는 전류의 함수입니다. 물리적 설계와 전기 입력 간의 이러한 관계는 올바른 모터를 선택하는 초석입니다. 맞춤화를 제공하는 공급업체는 모든 모델이 특정 고객 요구 사항에 맞게 맞춤화될 수 있으므로 올바른 균형을 달성하는 것이 가장 중요하다는 것을 이해하고 각 구성 요소가 정확한 사양을 염두에 두고 설계되도록 합니다.

선택을 위한 단계별 프레임워크

선택 프로세스는 모터 성능에 대한 애플리케이션 요구 사항의 체계적인 평가로 나눌 수 있습니다.

1. 애플리케이션의 기계적 요구 사항 정의

첫 번째이자 가장 중요한 단계는 시스템의 기계적 요구 사항을 정량화하는 것입니다. 여기에는 필요한 하중, 속도 및 정밀도를 계산하는 작업이 포함됩니다.

토크 요구 사항: 이것이 가장 중요한 요소입니다. 두 가지를 모두 결정해야 합니다. 유지 토크 , 이는 정지 상태 및 전원 공급 시 모터가 발휘할 수 있는 토크입니다. 동적 토크 부하를 가속하고 이동시키는 데 필요합니다. 동적 토크는 부하의 관성과 시스템에 존재하는 마찰을 극복하기에 충분해야 합니다. 토크를 과소평가하는 것은 모터 고장의 일반적인 원인이며, 이는 단계 누락, 실속 및 과도한 열 발생을 초래합니다. 계산된 최대 토크 요구 사항보다 일반적으로 20~30%의 안전 여유를 포함하는 것이 항상 신중합니다. 이는 다양한 조건에서도 안정적인 작동을 보장하고 모터의 작동 수명을 연장합니다.

속도 요구 사항: 모터의 토크 출력은 속도와 반비례하기 때문에 애플리케이션의 작동 속도 범위는 매우 중요합니다. 회전 속도가 증가함에 따라 사용 가능한 토크는 감소하며, 관계는 다음과 같이 그래픽으로 표시됩니다. 토크-속도 곡선 . 고속에서 높은 토크가 필요한 응용 분야에는 더 크고 강력한 모터가 필요하거나 완전히 다른 기술이 필요합니다. 애플리케이션이 실행되어야 하는 최대 속도를 식별하고 모터가 토크-속도 곡선을 통해 해당 속도에서 필요한 토크를 공급할 수 있는지 확인해야 합니다.

해상도 및 정확도: 필요한 위치 분해능은 스텝 각도 선택에 영향을 미칩니다. 표준 모터의 스텝 각도는 1.8도(회전당 200스텝)인 반면, 고해상도 모델은 0.9도(회전당 400스텝)를 제공합니다. 매우 부드러운 모션과 미세한 위치 지정이 요구되는 애플리케이션의 경우, 마이크로스테핑 드라이버를 사용하여 이러한 기본 단계를 전자적으로 나눌 수 있지만 마이크로스테핑으로 인해 사용 가능한 토크가 약간 줄어들 수 있다는 점에 유의하는 것이 중요합니다. 필요한 정확도에 따라 필요한 제어 수준과 드라이버 기술 유형이 결정됩니다.

2. 물리적, 환경적 제약 사항을 파악합니다.

모터는 설계에 물리적으로 적합해야 하며 작동 환경에서 살아남아야 합니다.

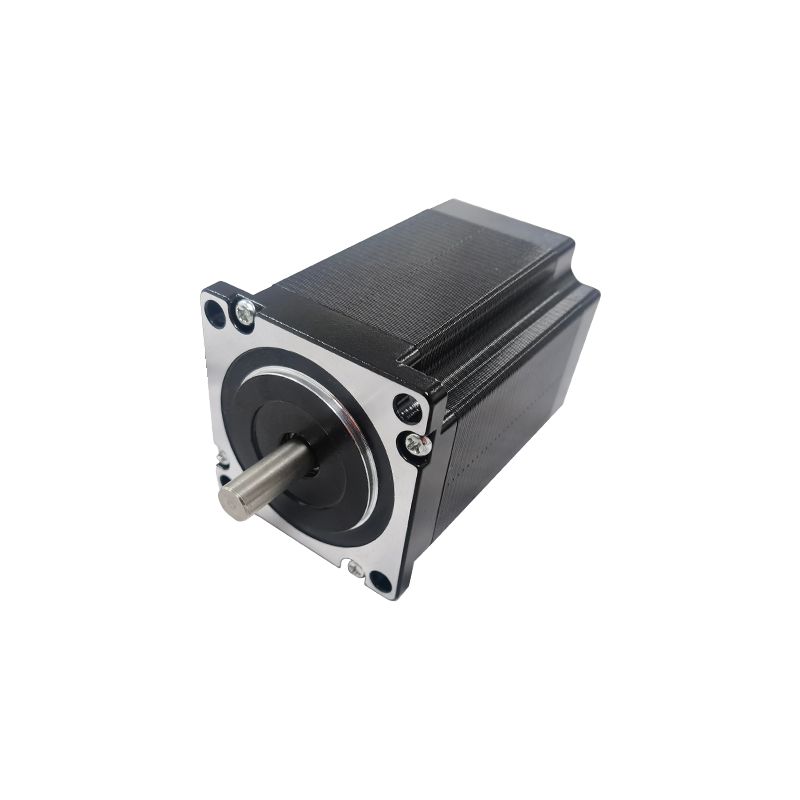

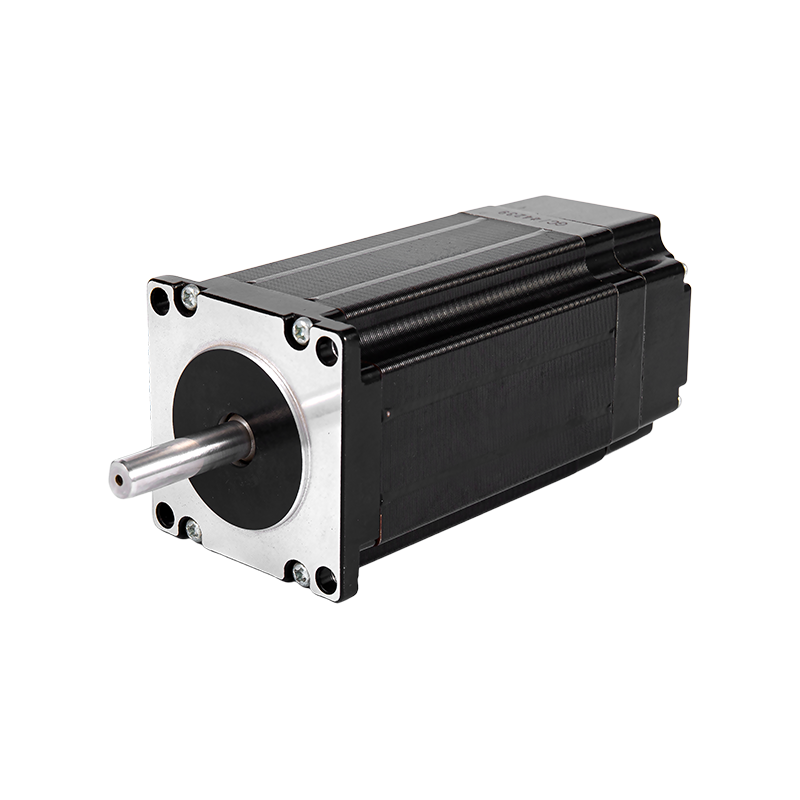

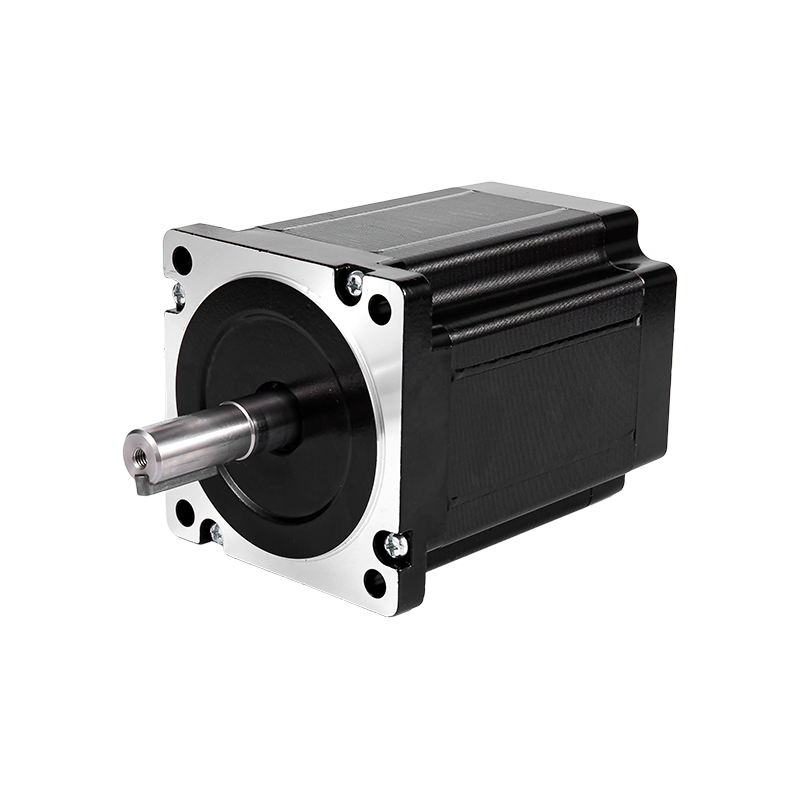

크기 및 장착(NEMA 프레임 크기): 모터의 물리적 치수는 종종 다음에 의해 표준화됩니다. NEMA 프레임 크기 (예: NEMA 17, NEMA 23 또는 NEMA 34). 프레임 크기가 클수록 일반적으로 더 높은 토크 출력이 가능합니다. 기계 설계에 적합하고 필요한 장착 인터페이스를 제공하는 프레임 크기를 선택해야 합니다. 또한, 휴대용 또는 수직 이동 응용 분야에서는 모터의 무게가 문제가 될 수 있습니다.

환경 조건: 작동 환경은 모터 선택과 수명에 큰 영향을 미칩니다. 주변 온도, 오염 물질의 존재, 습기 및 진동과 같은 요소를 고려하십시오. 표준 모터는 온화한 환경에 적합하지만 의료 시설 또는 실험실 시설 클린룸 호환 구성 요소가 필요할 수 있습니다. 자동차 기계 또는 실외 산업 환경과 같은 가혹한 환경에는 특정 사양을 갖춘 모터가 필요합니다. IP(Ingress Protection) 등급 먼지와 습기로부터 보호합니다. 주변 온도가 높으면 내부 자석의 자기소거를 방지하기 위해 더 높은 온도 등급 절연 또는 강제 냉각 기능을 갖춘 모터가 필요할 수 있습니다.

3. 적절한 전기 부품을 선택하십시오

스테퍼 모터는 단독으로 작동하지 않습니다. 그것은 시스템의 일부입니다. 드라이버와 전원 공급 장치의 선택은 원하는 성능을 달성하는 데 필수적입니다.

드라이버 선택: 드라이버는 인덱서 또는 모션 컨트롤러의 펄스 신호를 모터 권선으로 전송되는 전류로 변환하는 전자 컨트롤러입니다. 드라이버의 전류 정격은 모터의 위상 전류와 일치하거나 초과해야 합니다. 지원하는 드라이버 선택 마이크로스테핑 모션 부드러움을 크게 향상시키고 가청 소음을 줄일 수 있습니다. 또한 최신 드라이버에는 공진을 최소화하고 속도 범위 전체에서 토크 출력을 최적화하기 위해 고급 알고리즘이 통합되는 경우가 많습니다. 모터와 드라이버 사이의 시너지 효과는 매우 중요하므로 공급업체와의 긴밀한 협력 파트너십을 통해 혁신과 실제 성능을 결합한 토털 솔루션을 얻을 수 있습니다.

전원 공급 장치 요구 사항: 전원 공급 장치는 필요한 성능 수준에서 모터를 구동할 수 있는 전압과 전류를 제공해야 합니다. 일반적인 규칙은 공급 전압이 높을수록 토크의 급격한 손실 없이 모터가 더 높은 속도를 달성할 수 있다는 것입니다. 전원 공급 장치는 특히 피크 부하 조건에서 모터 권선에 필요한 전류를 공급할 수 있도록 크기를 조정해야 합니다. 크기가 작은 전원 공급 장치는 성능 문제와 잠재적인 오류로 이어질 수 있습니다.

4. 성능 최적화 및 품질 보증 고려

기본 사양 외에도 여러 요소가 통합의 장기적인 성공에 기여합니다.

품질 관리의 중요성: 모션 시스템의 신뢰성은 구성 요소의 일관성과 내구성에 달려 있습니다. 견고한 품질관리 시스템 좋고 안정적인 품질을 보장하기 위해 협상할 수 없습니다. 이는 모든 모터가 배치마다 사양에 따라 동일하게 작동해야 함을 의미합니다. 제조상의 불일치로 인해 현장 오류, 가동 중지 시간 및 비용 증가가 발생할 수 있습니다. 공급업체를 평가할 때 품질 보증에 대한 공급업체의 의지를 최우선적으로 고려해야 합니다.

포괄적인 공급업체의 가치: 여러 공급업체의 구성 요소를 소싱하면 호환성 문제와 물류 복잡성이 발생할 수 있습니다. 전체 제품 시리즈를 제공하는 공급업체와 협력하여 "원스톱" 조달 경험을 가능하게 하면 상당한 이점이 있습니다. 이는 프로젝트에 맞춤형 인클로저와 같은 보완적인 제조 기능이 포함되는 경우 특히 그렇습니다. 다이캐스팅 또는 specialized 와이어 하니스 . 완전한 메카트로닉 어셈블리에 대한 단일 연락 창구를 보유하면 공급망이 간소화되고 부품 간 통합이 향상됩니다.

주요 선택 매개변수 요약

다음 표에는 선택 과정에서 고려해야 할 주요 요소가 통합되어 있습니다.
